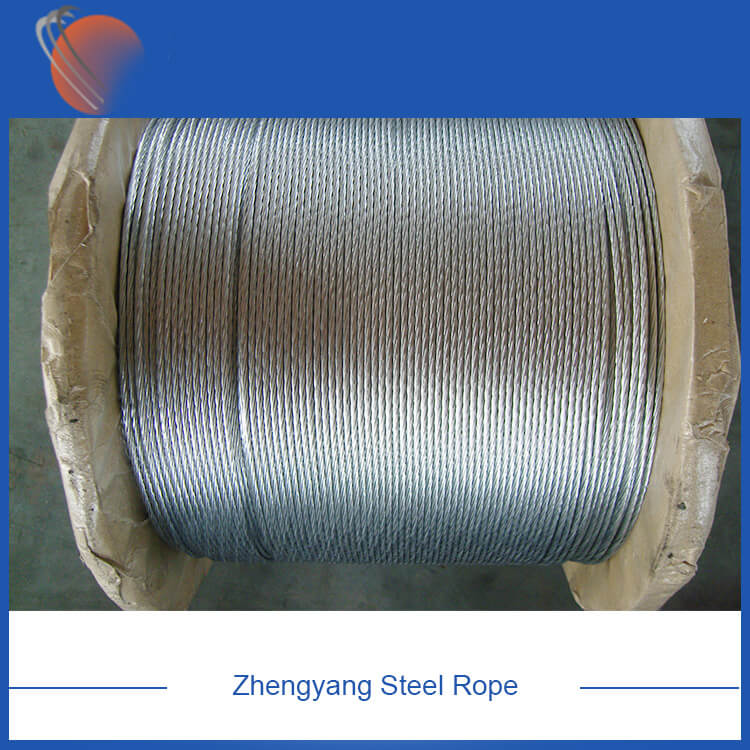

موارد زیر در مورد رشته سیم فولادی با روکش ASTM A475 است ، امیدوارم به شما در درک بهتر رشته سیم فولادی با روکش پوشش داده شده ASTM A475 کمک کند.
1 محدوده
1.1 این استاندارد در مورد پنج درجه رشته فولادی گالوانیزه که برای تسمه ها ، بندها ، سیمهای نعوظ و اهداف مشابه متشکل از سیمهای فولادی گرد در چهار گروه وزنی گالوانیزه استفاده می شود ، اعمال می شود.
1.2 سطح پنجگانه به شرح زیر است:
1.2.1 سطح عمومی ؛
1.2.2 سطح عادی
1.2.3 سطح بخاری باز ؛
1.2.4 سطح شدت بالا ؛
1.2.5 سطح استحکام فوق العاده بالا.
1.2.6 برای حداقل بار شکست هر یک از رشته های فولادی ، به مقاله 8 مراجعه کنید.
1.3 4 گروه وزنی لایه روی عبارتند از: نوع 1 و درجه A ، درجه B و درجه C. برای حداقل وزن لایه روی به مقاله 12 مراجعه کنید.
14 مقدار بیان شده در سیستم واحد پوند ساعت ارزشهای استاندارد هستند و مقادیر داخل پرانتز فقط برای مرجع است.
2 استاندارد مرجع
2.1 انجمن آزمایشات و استانداردهای مواد آمریکا
A90 روکش روی یا پوشش آلیاژ روی فولاد روش پوشش وزن (جرم) روش تست A902 اصطلاحات برای پوشش فلز فولاد B6 شمش روی
3 اصطلاح
3.1 تعریف اسامی مناسب استفاده شده در این استاندارد به A902 اشاره دارد
3.2 شرح اصطلاحات خاص در این استاندارد:
3.2.1 سیم رشته ای-روش بیان سیم رشته فولادی تمام شده عبارت است از: قطر اسمی سیم رشته ای ، تعداد سیم های فولادی در سیم رشته دار ، حداقل بار شکست سیم مفتولی (نگاه کنید به 8) و پوشش نوع یا گروه (به 12 مراجعه کنید).
4 سفارش محتوای 00
4.1 سفارشاتی که طبق این استاندارد ارائه می شود باید شامل موارد زیر باشد:
4.1.1 تعداد سیم های پیچ خورده ، اندازه گیری شده توسط پا ؛
4.1.2 قطر اسمی سیم رشته ای ، تعداد سیم های فولادی ، درجه و حداقل بار شکست سیم رشته ای (ماده 8 و جدول 1) ؛
4.1.3 وزن لایه روی (نوع و گروه) (ماده 12 و جدول 4) ؛
4.1.4 طول سیم پیچ خورده یا سیم پیچ (ماده 19).
5 مواد و ساخت
5.1 فلز پایه باید از طریق کوره اجاق گاز ، مبدل اکسیژن بالا یا کوره الکتریکی ذوب شود. کیفیت و خلوص فولاد باید بتواند اطمینان حاصل کند که وقتی سیم فولادی به اندازه مشخص کشیده و گالوانیزه می شود ، کیفیت رشته و تک رشته تکمیل شده باید یکنواخت بوده و عملکرد و ویژگی های مشخص شده در این استاندارد را داشته باشد.
5.2 شمش روی مورد استفاده برای گالوانیزه باید با هر سطحی که در استاندارد B6 مشخص شده است مطابقت داشته باشد.
6 پیچ و تاب
6.1 مگر اینکه خلاف آن مشخص شده باشد ، سیم پیچ خورده باید پیچ خورده باقی بماند. پیچ و تاب چپ به صورت چرخاندن در جهت خلاف جهت عقربه های ساعت نسبت به ناظر تعریف می شود. همه سیم های فولادی باید با کشش یکنواخت پیچ خورده باشند. پیچ باید به اندازه کافی محکم باشد تا اطمینان حاصل شود که هنگام اعمال کشش 10 of از حداقل بار شکست ، قطر به طور قابل توجهی کاهش نمی یابد.
6.2 سیم رشته ای 1 × 3 باید از 3 سیم فولادی تشکیل شده باشد که به صورت متمرکز پیچ خورده اند و دارای طول کششی یکنواخت نه کمتر از 14 برابر قطر اسمی سیم رشته ای و بیش از 20 بار است.
6.3 سیم رشته ای 1 × 7 باید از 6 سیم فولادی تشکیل شده باشد که به طور متمرکز در اطراف یک سیم مرکزی پیچ خورده اند و طول یکنواخت آنها بیش از 16 برابر قطر اسمی سیم رشته ای نیست.
6.4 سیم رشته ای 1 × 19 باید شامل 6 سیم فولادی داخلی و 12 سیم فولادی بیرونی باشد که به طور متمرکز در اطراف یک سیم فولادی مرکزی پیچ خورده است. 6 سیم فولادی باید به صورت راست پیچ خورده و قطر اسمی آنها از 7 سیم فولادی بیشتر نباشد. طول کشیدن یکنواخت را برابر می کند. قطر اسمی 7 هسته سیم فولادی باید 3 برابر قطر اسمی سیم فولادی باشد. 12 سیم در لایه بیرونی به صورت چپ پیچ خورده اند و باید به طور متمرکز در اطراف 7 سیم سیم پیچیده شوند و طول یکنواخت آنها بیش از 16 برابر قطر اسمی سیم رشته ای نباشد. رشته 6.51 × 37 باید از 6 تشکیل شود سیمهای فولادی داخلی ، 12 سیم فولادی متوسط و 18 سیم فولادی بیرونی به طور متمرکز در اطراف یک سیم فولادی مرکزی پیچیده شده است. 6 سیم فولادی به صورت چپ پیچ خورده و بیش از 7 سیم ندارند. طول یکنواخت 16 برابر قطر اسمی هسته سیم فولادی. قطر اسمی 7 هسته سیم فولادی باید 3 برابر قطر اسمی سیم فولادی باشد. 12 سیم فولادی لایه میانی به صورت راست پیچ خورده و به طور متمرکز در اطراف 7 هسته سیم فولادی پیچ خورده اند و طول یکنواخت آنها بیش از 16 برابر قطر اسمی 19 هسته فولادی نیست. قطر اسمی 19 هسته سیم فولادی باید 5 قطر اسمی سیم فولادی باشد. 18 سیم فولادی بیرونی به صورت چپ پیچ خورده و به طور متمرکز در اطراف 19 سیم مفتول فولادی پیچ خورده اند و طول یکنواخت آنها بیش از 16 برابر قطر اسمی سیم رشته ای نیست.
6.6 تمام سیم های فولادی موجود در سیم رشته دار باید به طور طبیعی در رشته فولادی تمام شده در موقعیت صحیح قرار گیرند. وقتی سیم رشته ای بریده می شود ، سیم انتهای شکسته باید در جای خود نگه داشته شود یا سیم را می توان به راحتی با دست تنظیم کرد تا در جای خود باقی بماند. در موقعیت. می توان آن را با روش ها یا فرایندهای مختلفی مانند پیش تغییر شکل ، پس از تغییر شکل یا تشکیل و ثابت شدن به دست آورد.
|
در (میلی متر) دیا. |
نه |
در (میلی متر) سیم دیا |
وزن Ib/1000ft (کیلوگرم/کیلومتر) |
||||
|
درجه مشترک |
درجه زیمنس مارتین |
درجه قدرت بالا |
درجه استحکام فوق العاده بالا |
||||
|
1/8 (3.18) |
7 |
0.041 (1.04) |
32 (48) |
540 (2.402) |
910 (4.048) |
1330 (5.916) |
1830 (8.140 |
|
5/32 (3.97) |
7 |
0.052 (1.32) |
51 (76) |
870 (3.870) |
1470 (6.539) |
2140 (6.519) |
2940 (13.078) |
|
3/16 (4.76) |
7 |
0.062 (1.57) |
73 (109) |
1150 (5.115) |
1900 (8.452) |
2850 (12.677) |
3990 (17.748) |
|
3/16 (4.76) |
7 |
0.065 (1.65) |
80 (119) |
||||
|
7/32 (5.56) |
3 |
0.104 (2.64) |
88 (131) |
1400 (6.228) |
2340 (10.409) |
3500 (15.569) |
4900 (21.796) |
|
7/32 (5.56) |
7 |
0.072 (1.83) |
98 (146) |
1540 (6.850) |
2560 (11.837) |
3850 (17.126) |
5400 (24.020) |
|
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
1860 (8.274) |
3040 (13.523) |
4730 (21.040) |
6740 (29.981) |
|
1/4 (6.35) |
3 |
0.120 (3.05) |
117 (174) |
||||
|
1/4 (6.35) |
7 |
0.080 (2.03) |
121 (180) |
1900 (8.452) |
3150 (14.012) |
4750 (21.129) |
6650 (29.581) |
|
9/32 (7.14) |
3 |
0.130 (3.30) |
137 (204) |
2080 (9.252) |
3380 (15.035) |
5260 (23.398) |
7500 (33.362) |
|
9/32 (7.14) |
7 |
0.093 (2.36) |
164 (244) |
2570 (11.432) |
4250 (18.905) |
6400 (28.469) |
8950 (39.812) |
|
5/16 (7.94) |
3 |
0.145 (3.68) |
171 (255) |
2490 (11.076) |
4090 (18.193) |
6350 (28.246) |
9100 (40.479) |
|
5/16 (7.94) |
7 |
0.104 (2.64) |
205 (305) |
3200 (14.234) |
5350 (23.798) |
8000 (35.586) |
11200 (49.820) |
|
5/16 (7.94) |
7 |
0.109 (2.77 ï¼) |
225 (335) |
||||
|
3/8 (9.52) |
3 |
0.165 (4.19) |
220 (328) |
3330 (14.813) |
5560 (24.732) |
8360 (37.187) |
11800 (52.489) |
|
3/8 (9.52) |
7 |
0.120 (3.05) |
273 (407) |
4250 (18.905) |
6950 (30.915) |
10800 (48.040) |
15400 (68.503) |
|
7/16 (11.11) |
7 |
0.145 (3.68) |
399 (595) |
5700 (25.355) |
9350 (41.591) |
14500 (64.499) |
20800 (92.523) |
|
1/2 (12.7) |
7 |
0.165 (4.19) |
517 (770) |
7400 (32.917) |
12100 (53.823) |
18800 (83.627) |
26900 (119.657) |
|
1/2 (12.7) |
19 |
0.100 (2.54) |
504 (751) |
7620 (33.895) |
12700 (56.492) |
19100 (84.961) |
26700 (118.768) |
|
16/9 (14.29) |
7 |
0.188 (4.78) |
671 (1000) |
9600 (42.703) |
15700 (69.837) |
24500 (108.981) |
35000 (155.688) |
|
16/9 (14.29) |
19 |
0.113 (2.87) |
637 (949) |
9640 (42.881) |
16100 (71.616) |
24100 (107.202) |
33700 (149.905) |
|
5/8 (15.88) |
7 |
0.207 (5.26) |
813 (1211) |
11600 (51.599) |
19100 (84.961) |
29600 (131.667) |
42400 (188.605) |
|
5/8 (15.88) |
19 |
0.125 (3.18) |
796 (1186) |
11000 (48.930) |
18100 (80.513) |
28100 (124.995) |
40200 (178.819) |
|
3/4 (19.05) |
19 |
0.150 (3.81) |
1155 (1721) |
16000 (71.172) |
26200 (116.543) |
40800 (181.487) |
58300 (259.331) |
|
7/8 (22.22) |
19 |
0.177 (4.50) |
1581 (2356) |
21900 (97.416) |
35900 (159.691) |
55800 (248.211) |
79700 (354.523) |
|
1 (25.4) |
19 |
0.200 (5.08) |
2073 (3089) |
28700 (127.664 ï¼ |
47000 (209.066) |
47000 (209.066) |
104500 (464.839) |
